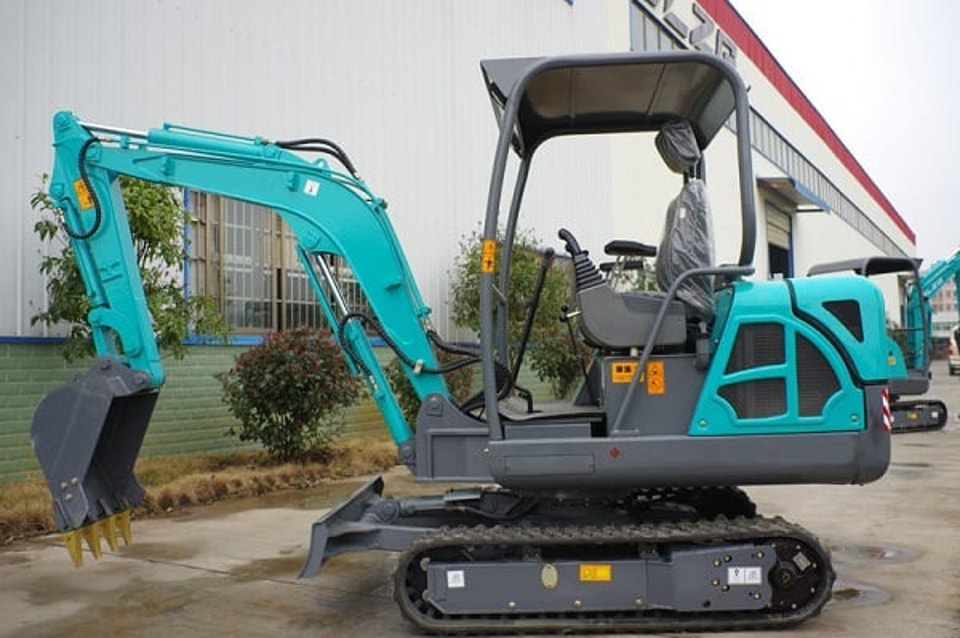

Analisi del rumore con imaging acustico su un miniescavatore

La tecnologia di imaging acustico ricostruisce l’immagine di una sorgente sonora a partire dalle informazioni misurate sul campo sonoro. Sovrapponendo la mappa acustica all’immagine reale dell’oggetto, si ottiene una rappresentazione visiva del rumore emesso, che può essere analizzata facilmente. Il colore e la luminosità dell’immagine indicano l’intensità del rumore nelle diverse aree. L’imaging acustico è quindi un metodo pratico per individuare in via preliminare la sorgente del rumore.

La misurazione del campo sonoro nell’imaging acustico si basa principalmente su due metodi: la misurazione dell’intensità sonora e quella con array di microfoni.

Il metodo di misurazione dell’intensità sonora consiste nel rilevare il livello di intensità in ogni punto di una superficie chiusa e ricavarne la potenza sonora. Poiché l’intensità sonora è una grandezza vettoriale, la misurazione risente soprattutto delle sorgenti sonore perpendicolari al piano della sonda. Ciò consente di ridurre efficacemente l’interferenza del rumore di fondo e delle sorgenti circostanti nelle misurazioni in campo vicino, garantendo misure acustiche di alta qualità. Un array di microfoni è un sistema composto da più microfoni disposti secondo una determinata geometria, in grado di ricevere simultaneamente segnali provenienti da diverse direzioni. Confrontando le differenze di fase del segnale rilevato da ciascun microfono, la posizione della sorgente sonora viene determinata secondo il principio dell’array a fase controllata. L’array di microfoni consente di filtrare e ridurre il rumore e di localizzare le sorgenti sonore, migliorando notevolmente la qualità dell’elaborazione dei segnali e la precisione della localizzazione. Inoltre, la registrazione multicanale offre le condizioni necessarie per ulteriori elaborazioni dei segnali, come la separazione delle sorgenti di rumore.
