Escavatore gommato HT-10W
Istruzioni per l’escavatore gommato HT-10W

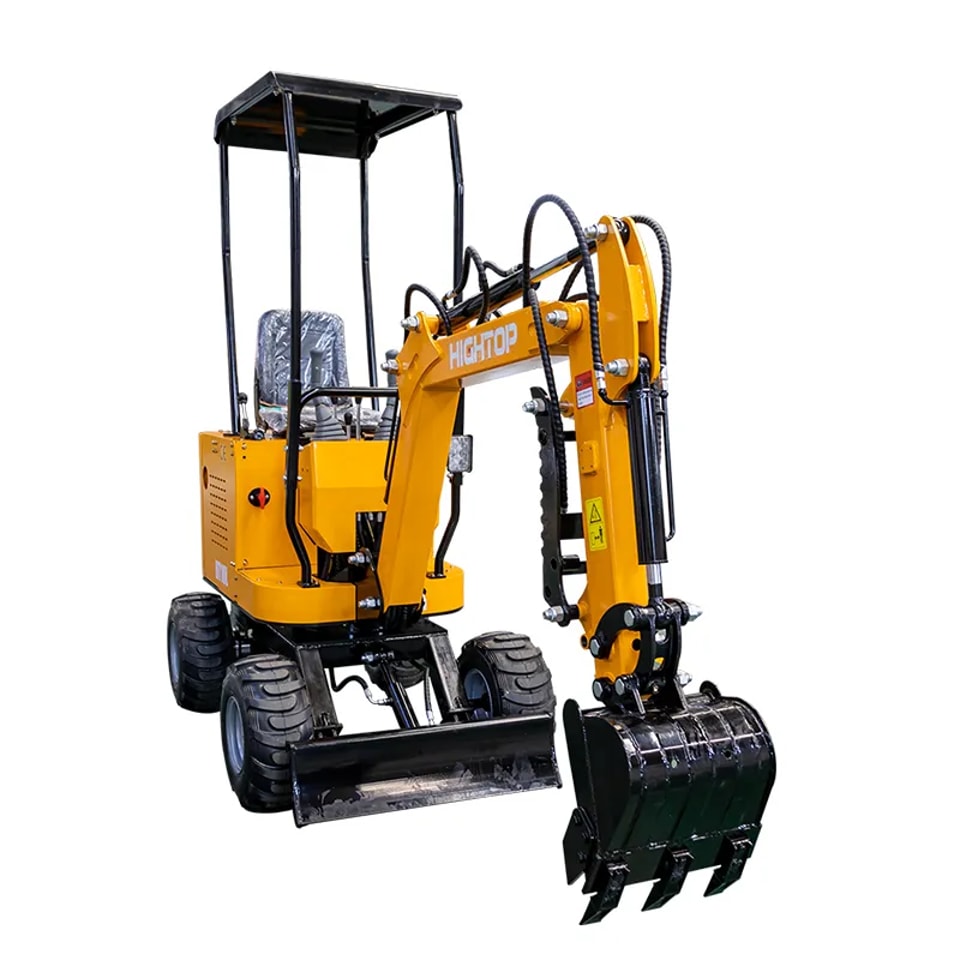

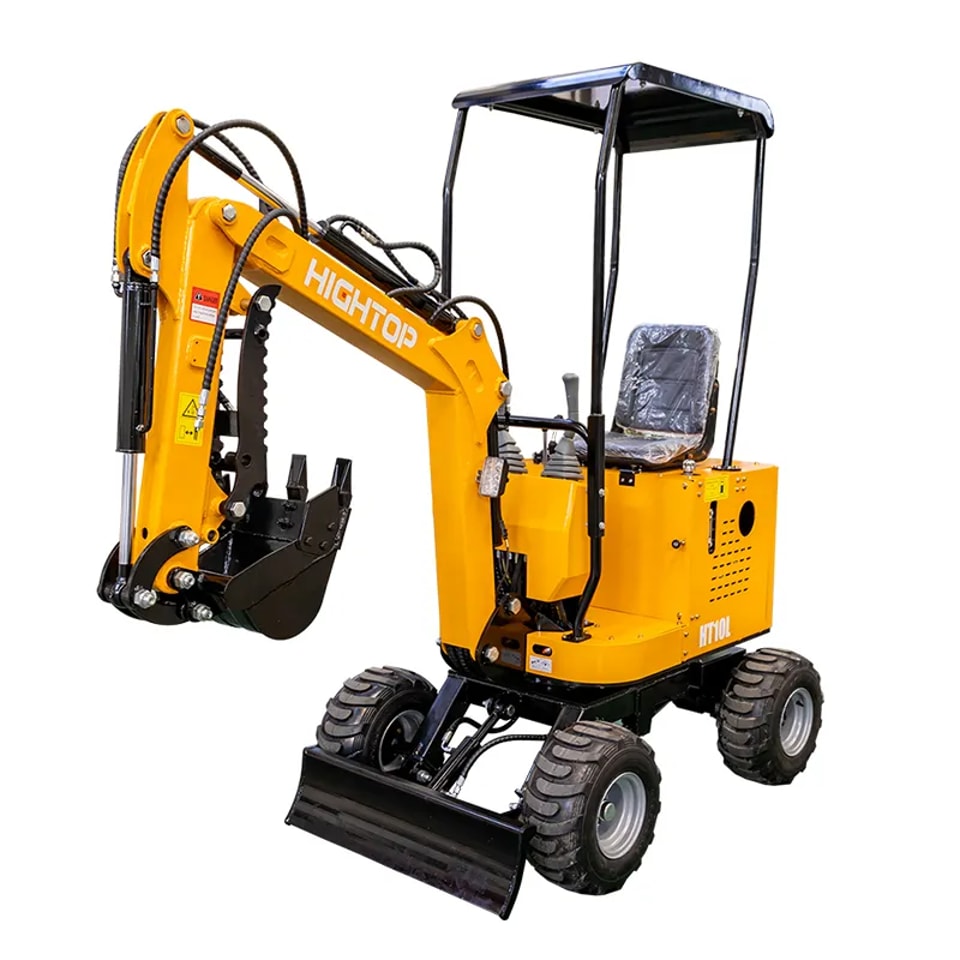

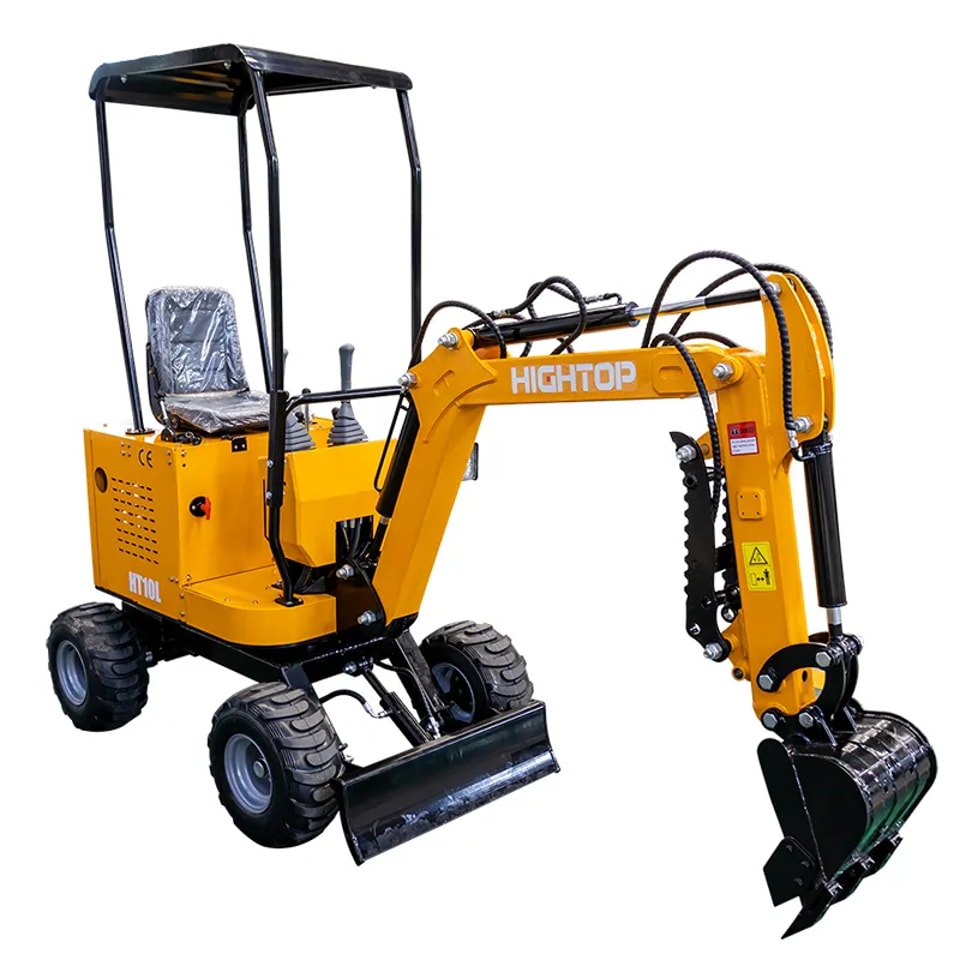

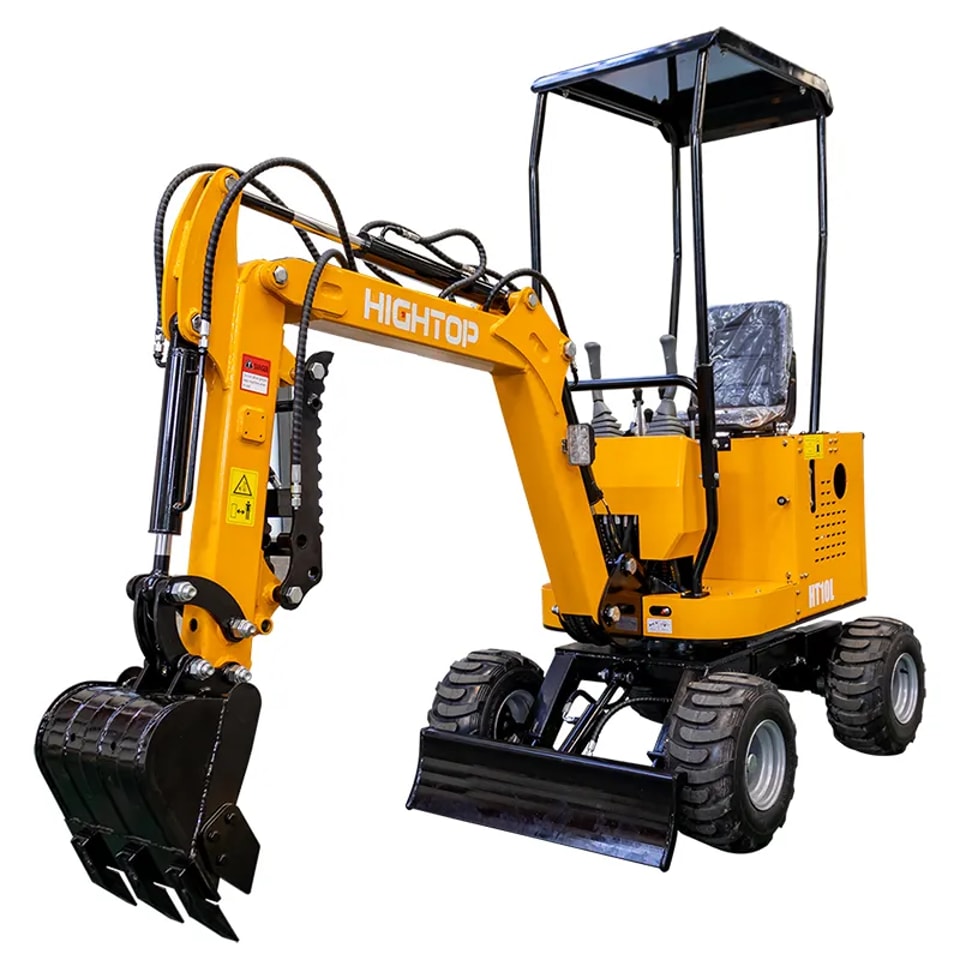

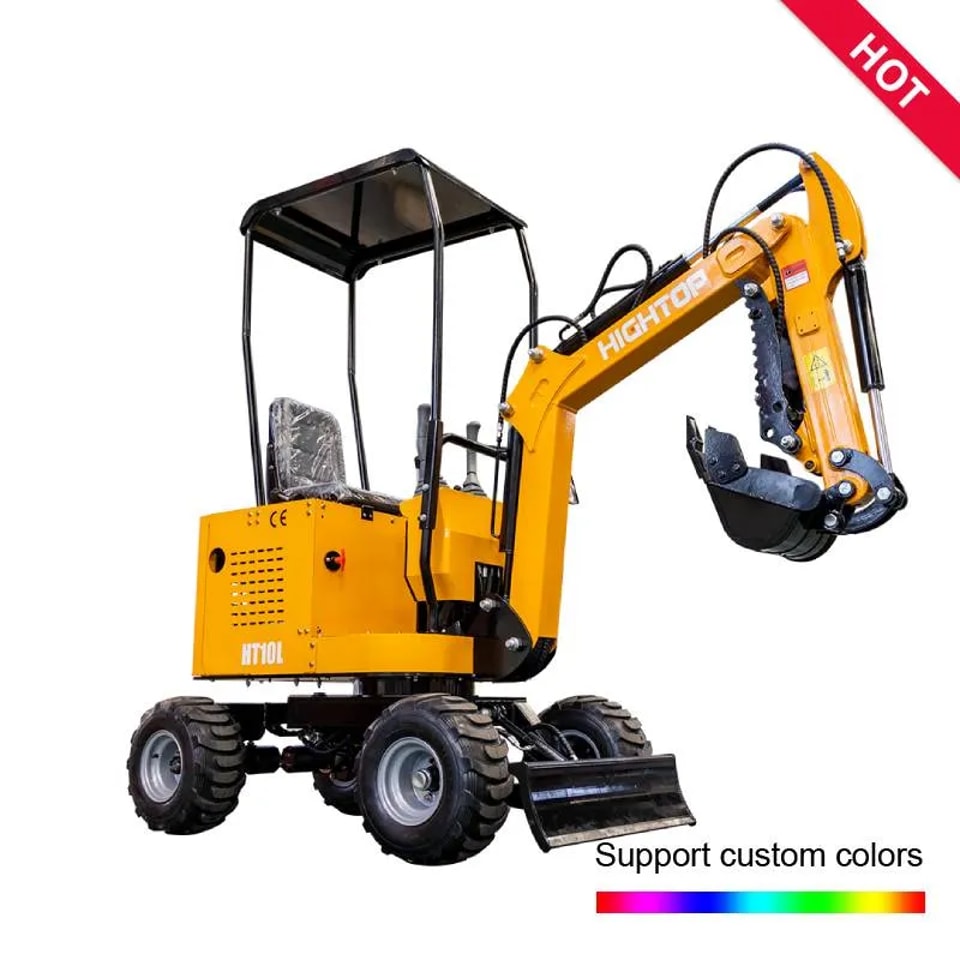

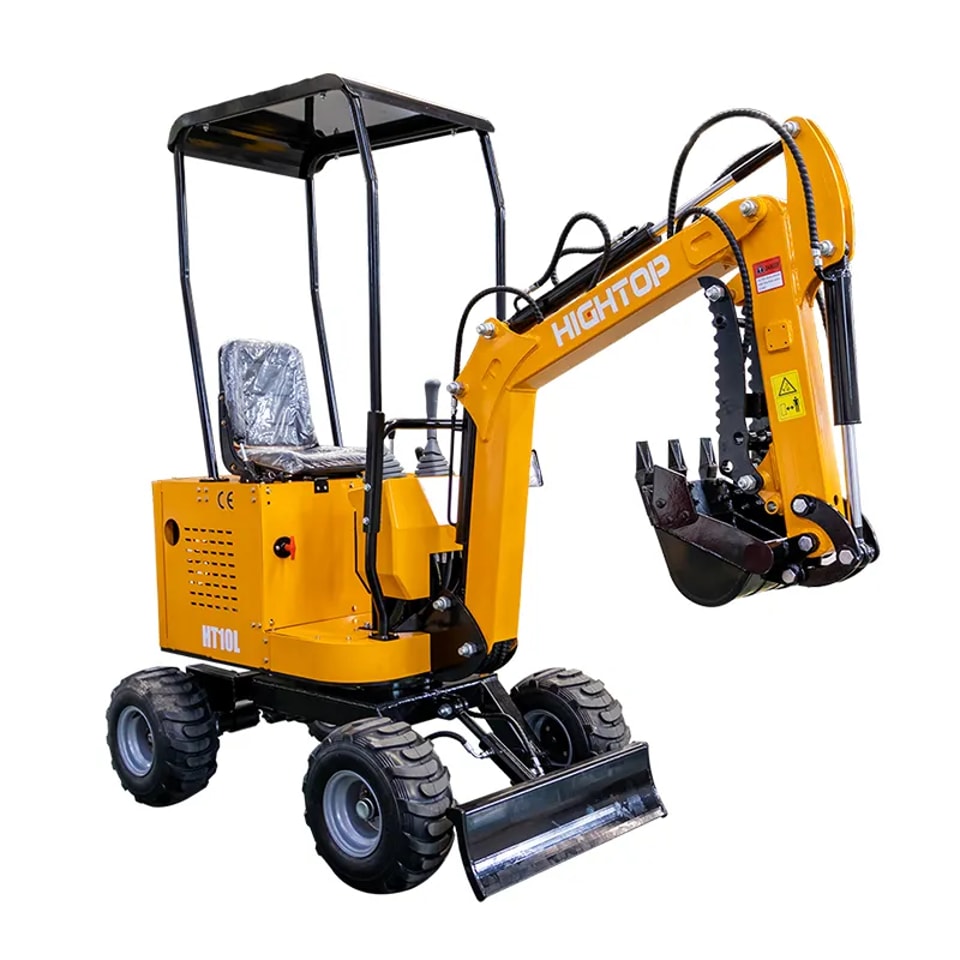

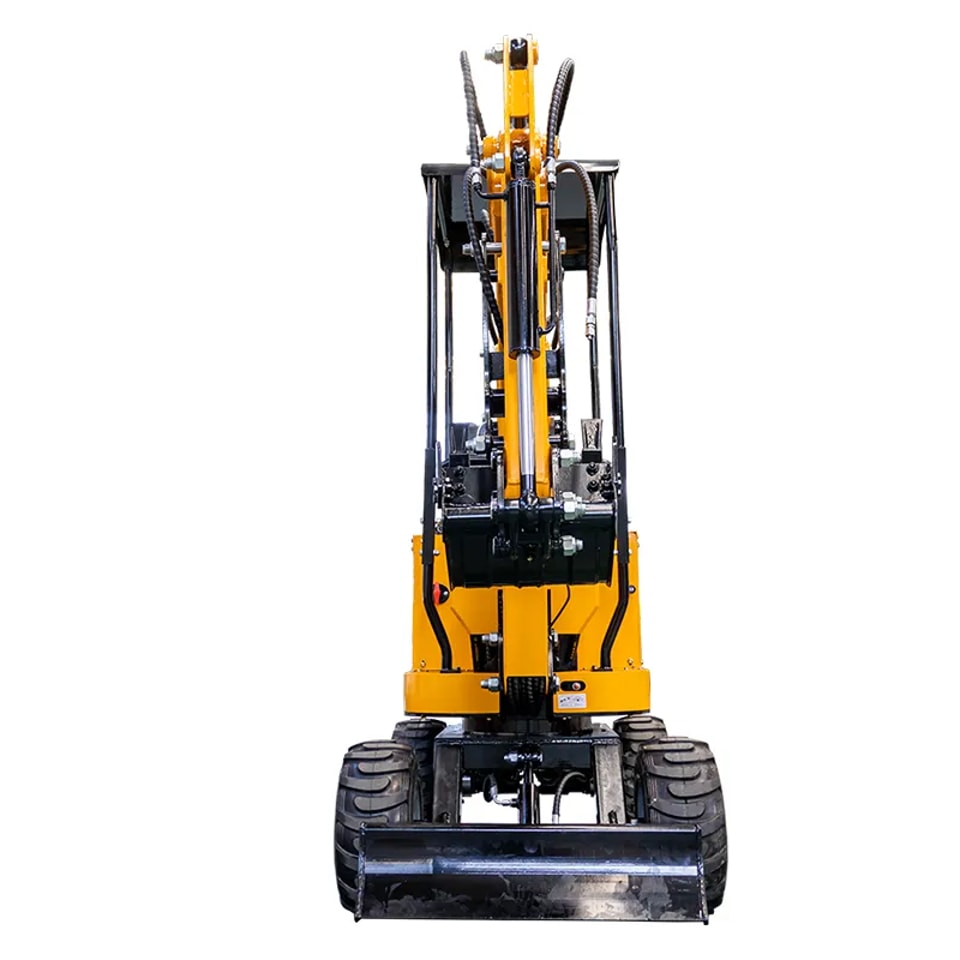

L’escavatore gommato HT-10W è una macchina movimento terra dotata di pneumatici per l’avanzamento e basata su sistemi idraulici di scavo e traslazione. È destinato principalmente alla manutenzione municipale, ai piccoli lavori stradali e ad altri interventi edili di modesta entità. Offre rotazione rapida e sostituzione veloce dell’attrezzatura di lavoro. L’impianto idraulico aziona gli attuatori tramite una valvola distributrice alimentata dalla pompa principale, mentre il motore idraulico è collegato direttamente alla trasmissione.
L’HT-10W è dotato di sterzo posteriore e trazione sulle ruote posteriori, oltre che di un telaio alto che facilita il superamento delle irregolarità del terreno e riduce il rischio di toccare il fondo. La lama dozer anteriore sostiene la macchina durante le operazioni di spianamento e di scavo, migliorandone la stabilità.
| Escavatore mini HT10 — tabella dei parametri | |
|---|---|
| Dimensioni d'ingombro (unità: mm) | |
| Lunghezza totale | 2450 |
| Larghezza totale | 1030 |
| Larghezza della parte superiore | 750 |
| Altezza totale (tettuccio / tetto della cabina) | 2260 |
| Larghezza standard degli pneumatici | 215 |
| Luce libera minima da terra | 165 |
| Raggio di rotazione posteriore | 765 |
| Distanza tra gli pneumatici anteriori e posteriori | 1095 |
| Altezza della lama dozer da terra | 167 |
| Profondità di scavo della lama dozer | 88 |
| Raggio di lavoro (unità: mm) | |
| Altezza massima di scavo | 2200 |
| Altezza massima di scarico | 1610 |
| Profondità massima di scavo | 1630 |
| Altezza massima al raggio di sterzata minimo | 2015 |
| Distanza massima di scavo | 2620 |
| Raggio minimo di sterzata | 1065 |
| Parametri prestazionali | |
| Capacità della benna (m³) | 0.02 |
| Potenza nominale (kW/giri/min) | 10 / 3600 |
| Velocità di rotazione (giri/min) | 14 |
| Pendenza superabile | 30° |
| Forza di scavo della benna (kN) | 10.2 |
| Velocità di traslazione (km/h) | 5.2 |
| Capacità dei serbatoi | |
| Capacità del serbatoio del carburante (L) | 6.6 |
| Capacità del serbatoio dell'olio idraulico (L) | 12.5 |
| Capacità dell'olio motore (L) | 1.1 |
| Componenti principali | |
| Motore | Ducar420 |
| Distributore idraulico | JX10-01 |
| Pompa a ingranaggi | PGP5108G3LP |
| Motore di traslazione | BM2315 |
| Impianto idraulico | |
| Potenza nominale (kW/giri/min) | 10 / 3600 |
| Pressione (MPa) | 16 |
| Cilindrata (cc) | 8 |
| Portata del sistema (L/min) | 28.8 |
| Velocità massima (giri/min) | 3600 |
