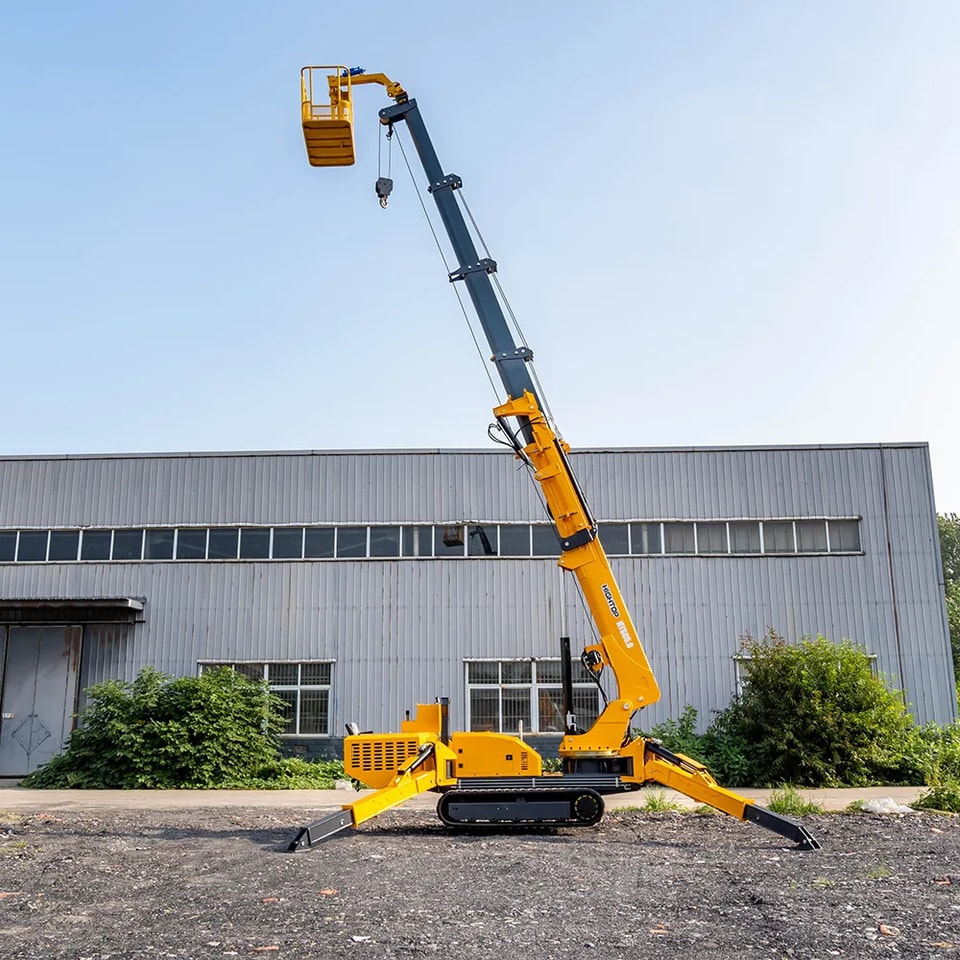

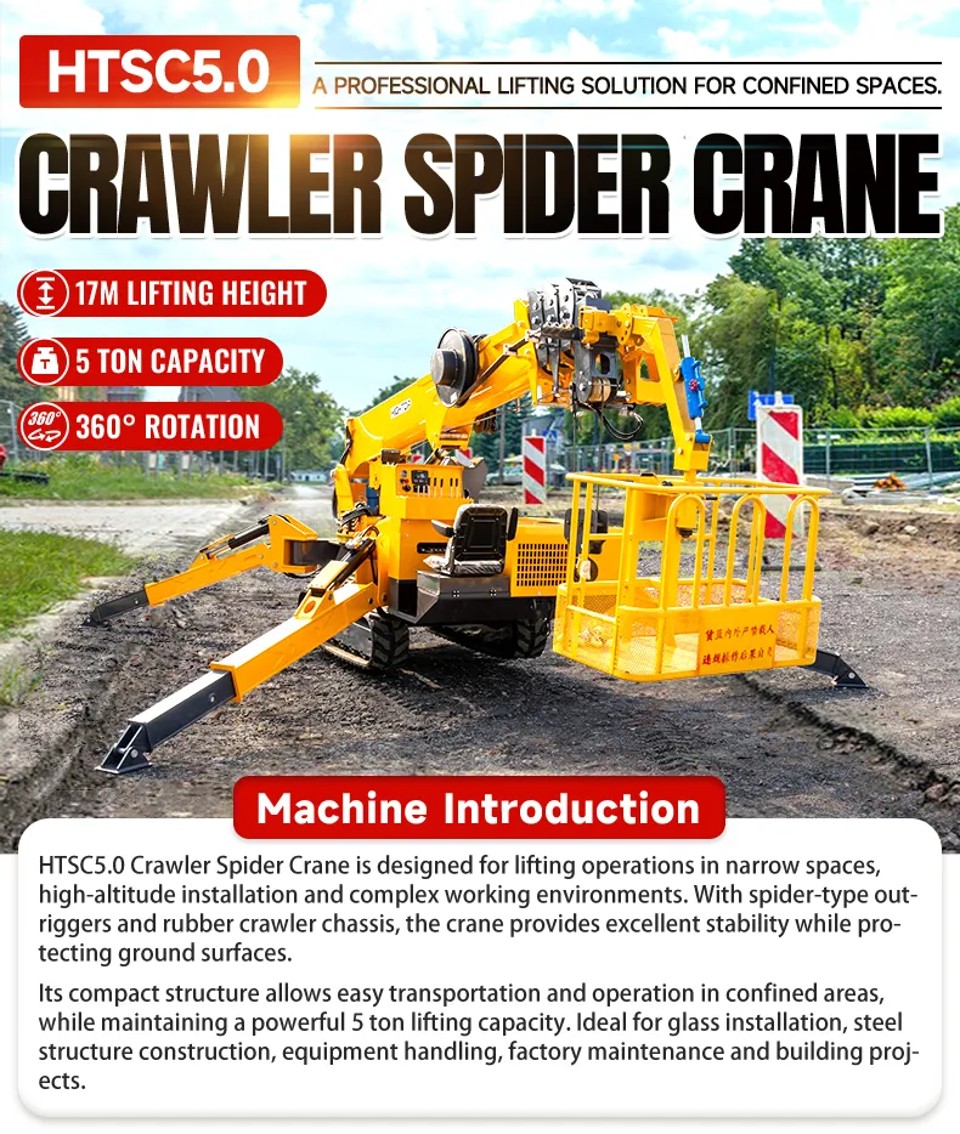

Gru ragno cingolata HTSC5 da 5 tonnellate per sollevamenti in spazi ristretti
Quando l’accesso è il primo ostacolo al sollevamento

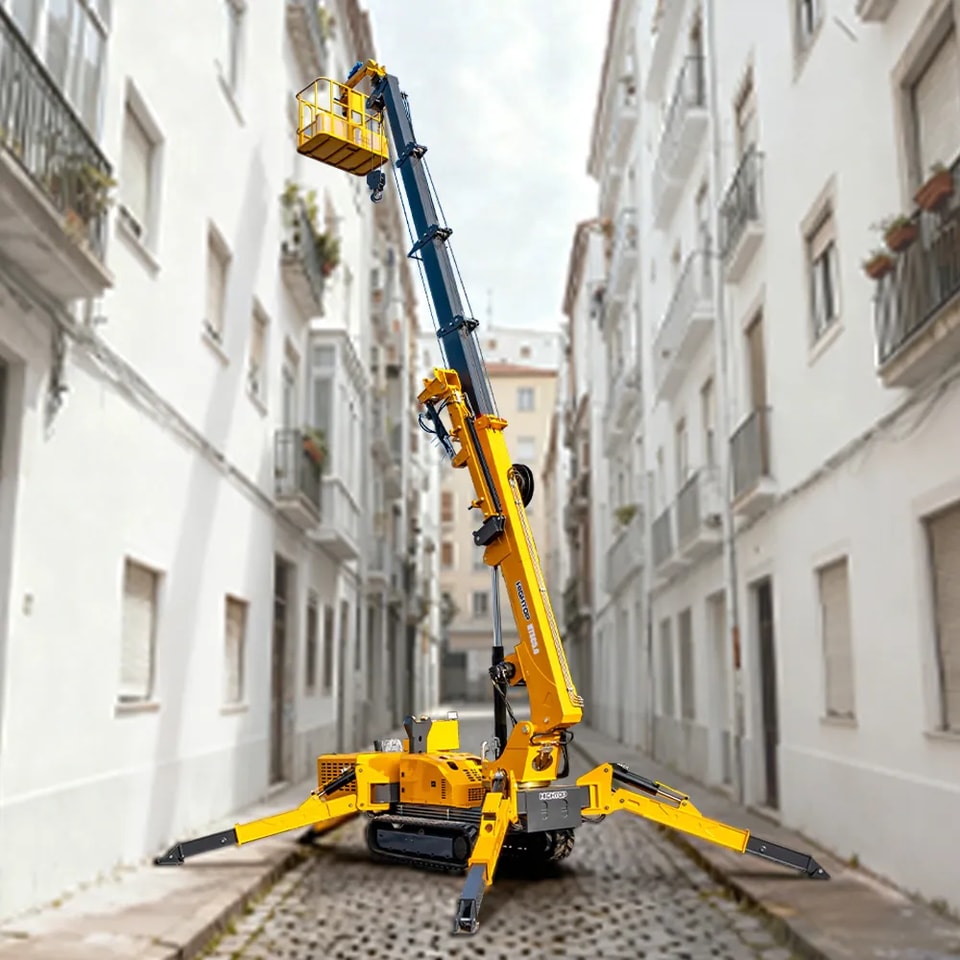

Alcuni lavori di sollevamento sono difficili ancora prima di agganciare il carico. Ingressi stretti, pavimenti finiti, coperture e cantieri urbani con spazi limitati possono impedire a un’autogru convenzionale di raggiungere il punto di sollevamento.
HTSC5 affronta queste situazioni in modo diverso. Il carro cingolato, la larghezza compatta di 1.400 mm e il braccio telescopico consentono alle imprese di avvicinare la macchina al punto di lavoro effettivo, senza dipendere da una gru di grandi dimensioni posizionata a distanza.
Progettata per il posizionamento, non solo per la capacità di sollevamento
Il braccio a cinque sezioni raggiunge un’altezza massima di 16 m, mentre il raggio di lavoro massimo dichiarato è di 14,8 m con un carico di 0,5 tonnellate. La posizione del carico e il raggio di lavoro sono quindi fattori importanti nella pianificazione di ungru ragno cingolata HTSC5lavoro.

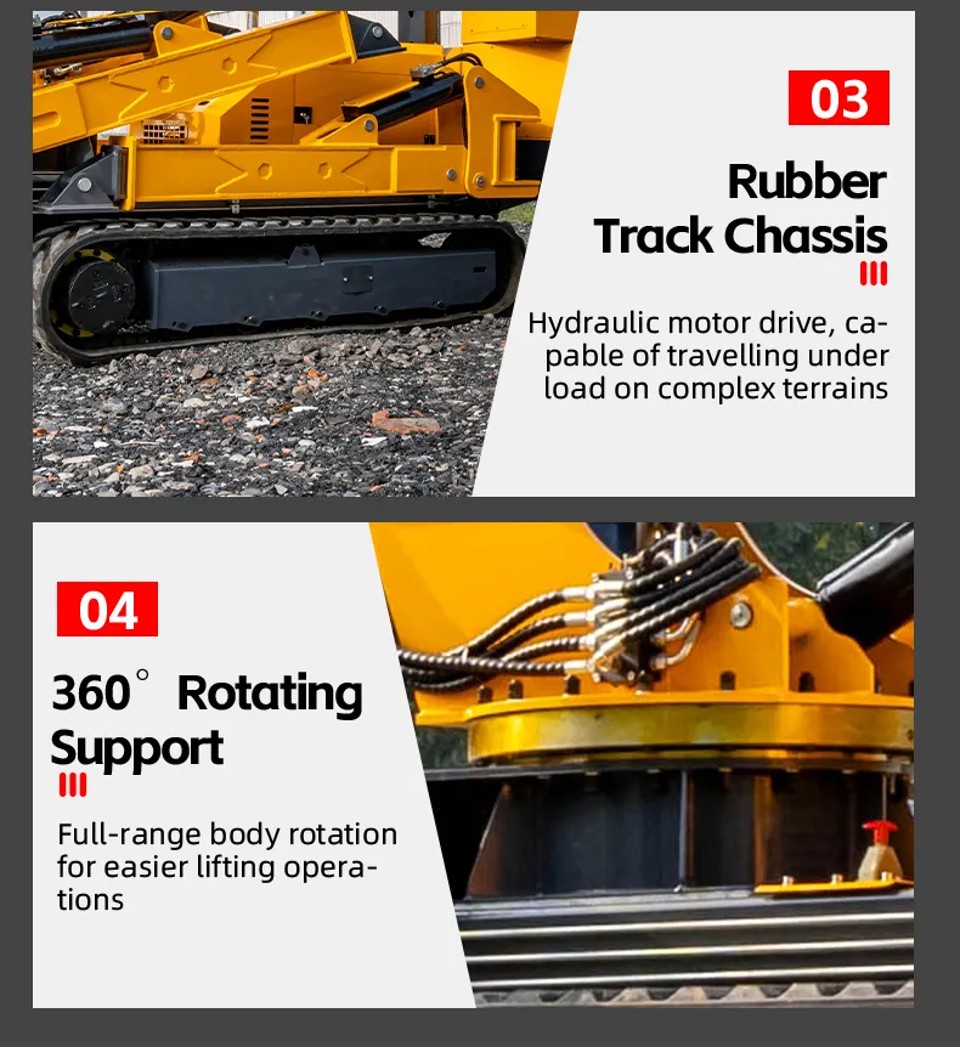

Una volta posizionata, la gru cingolata offre due velocità di traslazione e una pendenza superabile di 20°. I cingoli in gomma sono adatti anche alle applicazioni in cui è importante ridurre l’impatto sul terreno, come negli ambienti interni e nelle aree paesaggistiche.
Ideale per installazioni in luoghi difficili da raggiungere
Le imprese possono valutare la macchina per il posizionamento di attrezzature al coperto, i sollevamenti su coperture, l’installazione di facciate continue e strutture in acciaio, la movimentazione di impianti HVAC, la manutenzione industriale e i lavori di ristrutturazione. Queste applicazioni hanno un’esigenza comune: raggiungere l’area di lavoro senza dover predisporre una gru di grandi dimensioni.
Il raggio d’azione del radiocomando wireless di 100 m offre inoltre maggiore flessibilità agli operatori quando il carico, la struttura dell’edificio o le attrezzature circostanti rendono difficile il posizionamento diretto. La macchina può essere azionata sia manualmente sia tramite radiocomando.
Verifica il sollevamento prima di richiedere un preventivo

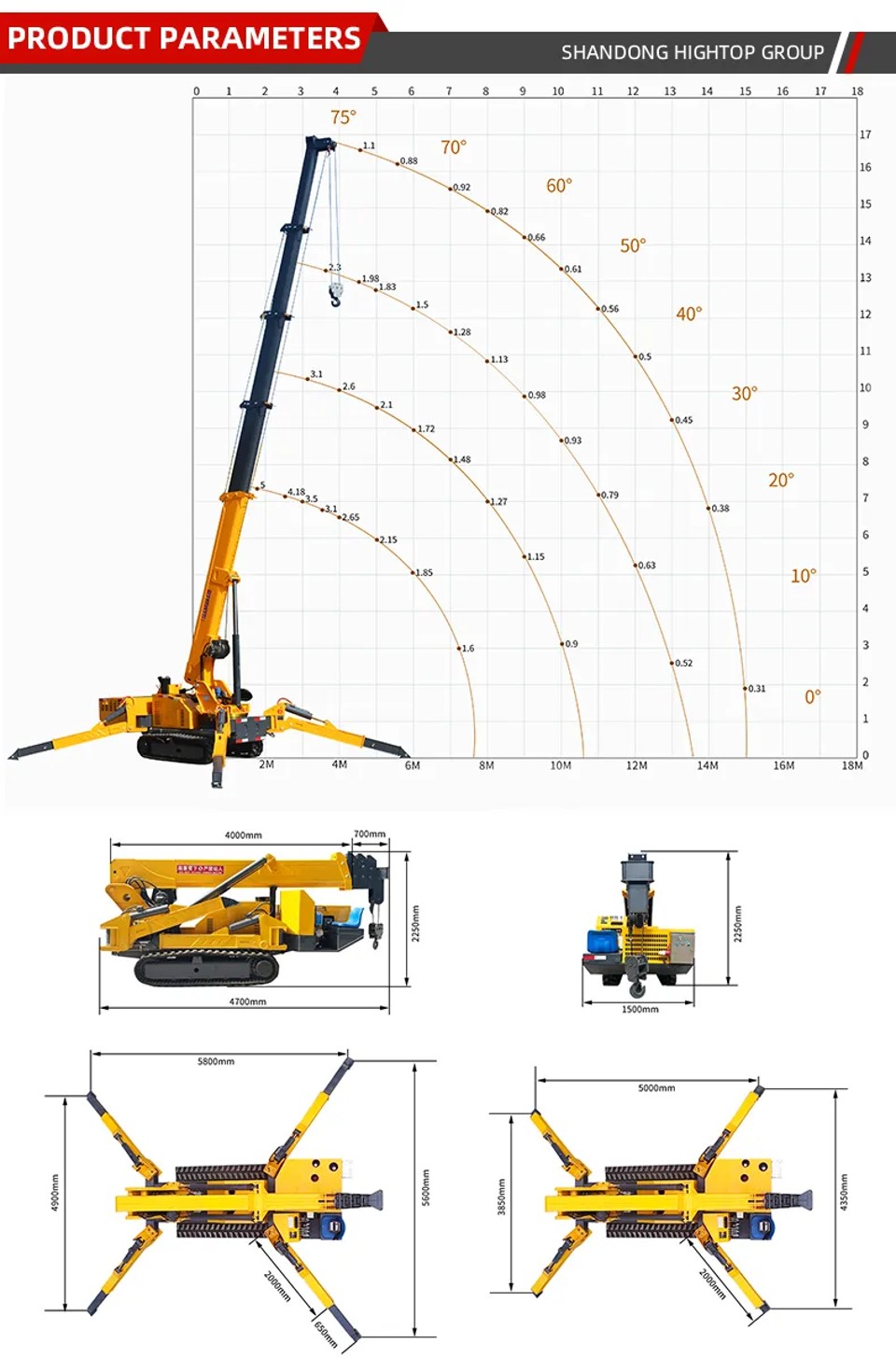

Non si dovrebbe scegliere una macchina da 5 tonnellate solo perché il carico da movimentare è inferiore a 5 tonnellate. Per ogni lavoro occorre verificare la tabella di portata, il raggio e l’altezza di sollevamento, le condizioni del terreno e lo spazio disponibile per il posizionamento.
Per chi cerca unagru ragno cingolata per sollevamenti in ambienti internio ungru compatta per spazi di accesso limitato, indicare il carico previsto, l’altezza e il raggio orizzontale di sollevamento, nonché le dimensioni degli accessi al cantiere, aiuta a individuare la configurazione più adatta.
| Specifiche | HTSC5 |
|---|---|
| Tipo di macchina | Gru ragno cingolata |
| Portata nominale | 5 tonnellate |
| Altezza massima di sollevamento | 16 m (4 tiri) |
| Raggio massimo di lavoro | 14,8 m a 0,5 t |
| Altezza massima di sollevamento sotto il livello del suolo | 65 m |
| Dimensioni d'ingombro | 4650 × 1400 × 2160 mm |
| Peso operativo | 6800 kg |
| Tipo di braccio | Braccio telescopico esagonale a cinque sezioni |
| Lunghezza del braccio principale | 4–15,6 m |
| Tempo di estensione del braccio | 40 s |
| Intervallo di brandeggio del braccio | 0–78° |
| Tempo di brandeggio del braccio | 46 s |
| Intervallo di rotazione | Rotazione continua di 0–360° |
| Tempo di rotazione | 120 s |
| Velocità di sollevamento | Bassa: 6 m/min; alta: 11 m/min |
| Fune metallica | Ø10 mm × 70 m (max.) |
| Distanza di controllo remoto | 100 m |
| Tempo di risposta del telecomando | 40 ms |
| Tipo di cingolo | Cingolo in gomma |
| Dimensioni del cingolo | 2200 × 300 mm |
| Velocità di traslazione | Bassa: 0–0,8 km/h; alta: 0–2 km/h |
| Pendenza superabile | 20° |
| Modello motore | Yunei YN25GB |
| Potenza del motore | 37 kW |
| Cilindrata del motore | 2,5 L |
| Capacità del serbatoio del carburante | 40 L |
| Metodo di avviamento | Avviamento elettrico |
| Configurazione standard | Motore diesel + motore elettrico; comando manuale + radiocomando senza fili |
| Equipaggiamento opzionale | Falcone idraulico, braccio ausiliario, cestello sospeso, radiocomando elettroidraulico proporzionale, limitatore di momento, singola uscita a due stadi, allarme a tre giri, livellamento con un solo tasto, allarme degli stabilizzatori, allarme di avvolgimento della fune sul tamburo e allarme di sovraccarico |
È possibile utilizzare HTSC5 quando una gru mobile convenzionale non può accedere al cantiere?
Può essere presa in considerazione per operazioni di sollevamento in aree con accesso limitato, dove le dimensioni della macchina e il suo posizionamento sono fattori determinanti. HTSC5 ha una larghezza complessiva di 1.400 mm e un carro cingolato, perciò la pianificazione dell’accesso è diversa rispetto a quella di una gru convenzionale montata su camion. Prima dell’acquisto, è opportuno verificare l’ingresso, il percorso di manovra e l’area di posizionamento.
HTSC5 è adatta ai lavori di sollevamento in ambienti interni?
Sì. La macchina è indicata per il sollevamento in ambienti interni e l’installazione di attrezzature. Il carro cingolato in gomma, la larghezza complessiva di 1.400 mm e la rotazione continua a 360° la rendono adatta a determinati contesti di installazione al chiuso. Prima di procedere, è necessario verificare la portata del pavimento, la ventilazione, le dimensioni degli accessi e il raggio di sollevamento richiesto nell’edificio specifico.
Questa gru ragno può essere utilizzata per installazioni sui tetti?
Sì. Il sollevamento sui tetti è uno degli ambiti applicativi indicati. In fase di acquisto, non bisogna considerare soltanto se la macchina può raggiungere l’altezza richiesta, ma anche se può sollevare il carico necessario al raggio orizzontale effettivo. HTSC5 raggiunge un’altezza massima di sollevamento di 16 m e ha un raggio di lavoro massimo dichiarato di 14,8 m con un carico di 0,5 t.
Come posso capire se la portata di 5 tonnellate è sufficiente per il mio lavoro?
Non scegliere la gru basandoti soltanto sulla portata nominale di 5 tonnellate. Occorre considerare insieme il peso del carico, l’altezza di sollevamento e il raggio di lavoro. Il raggio di lavoro massimo dichiarato, pari a 14,8 m, si riferisce a un carico di 0,5 t; in fase di richiesta di preventivo, comunica quindi il peso effettivo del carico e il raggio necessario.
HTSC5 è adatta all’installazione di vetri e facciate continue?
La macchina è indicata per l’installazione di strutture in acciaio e facciate continue, oltre che per la movimentazione del vetro. Per unagru ragno per l’installazione di vetri, è necessario comunicare il peso del vetro o del componente, l’altezza di sollevamento, lo sbraccio orizzontale e la posizione di installazione, così da valutare la configurazione di lavoro prima dell’ordine.
Il carro cingolato danneggia i pavimenti finiti?
HTSC5 è dotata di cingoli in gomma, utili quando è importante ridurre l’impatto sul terreno. Tuttavia, i cingoli in gomma non garantiscono che qualsiasi pavimento finito possa sostenere la macchina. Prima dell’utilizzo, è opportuno valutare la portata del pavimento, le protezioni superficiali e le condizioni del cantiere.
