Frantoio a mascelle cingolato HTJC-510
Il frantoio a mascelle cingolato Hightop HTJC-510 viene impiegato nella prima fase di frantumazione di vari minerali. Frantuma in un'unica passata minerali con resistenza alla compressione fino a 240 MPa, riducendoli a granulometria media. Applicazioni: cave di sabbia e ghiaia, miniere, miniere di carbone, impianti di betonaggio e desolforazione nelle centrali elettriche. Materiali trattabili: pietra blu, pietra gialla, minerale di ferro, calcare, rifiuti da costruzione e altri.
Email:info009@hightopgroup.com
Telefono:+86 181 6205 2962
Istruzioni
Parametro
Dettagli
Istruzioni

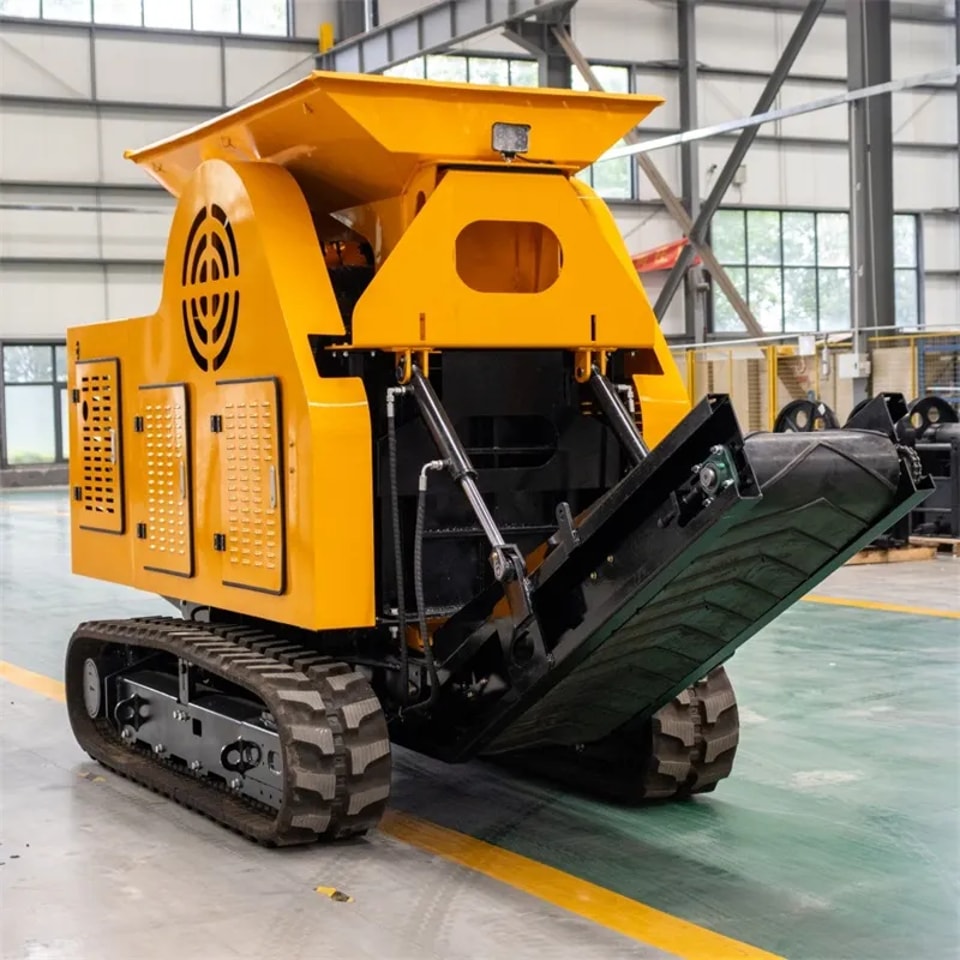

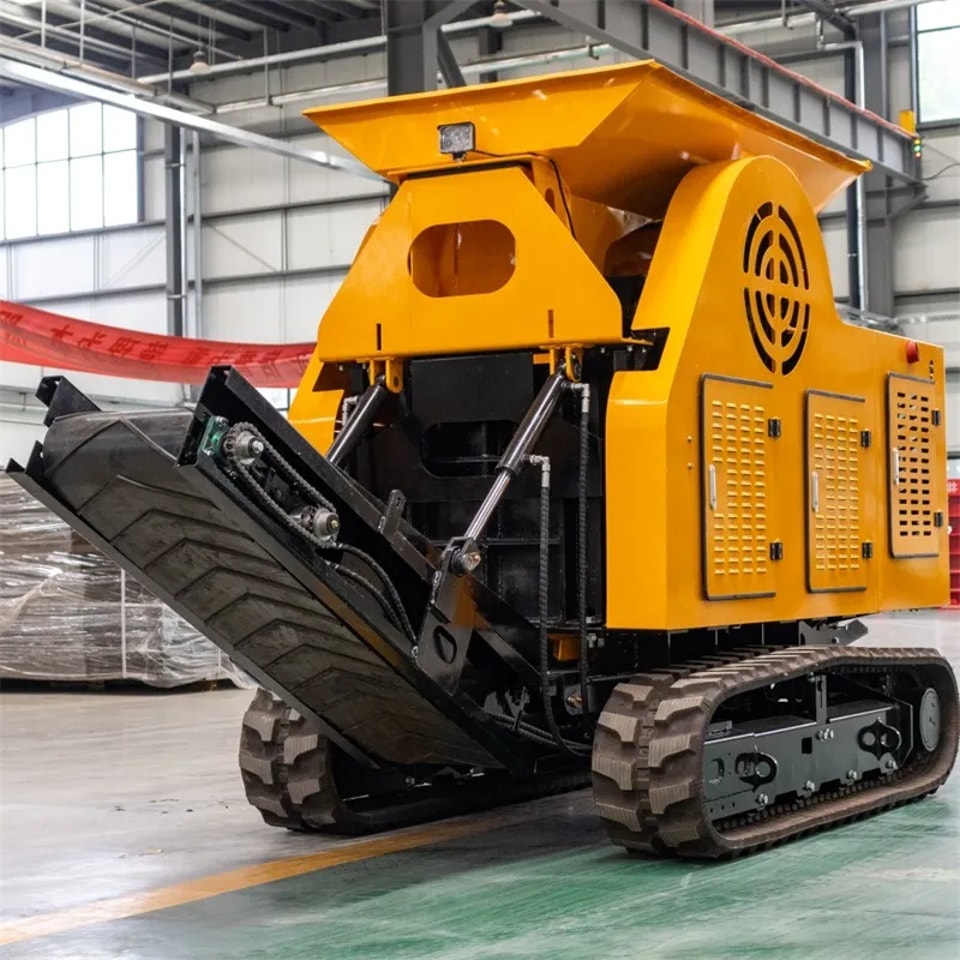

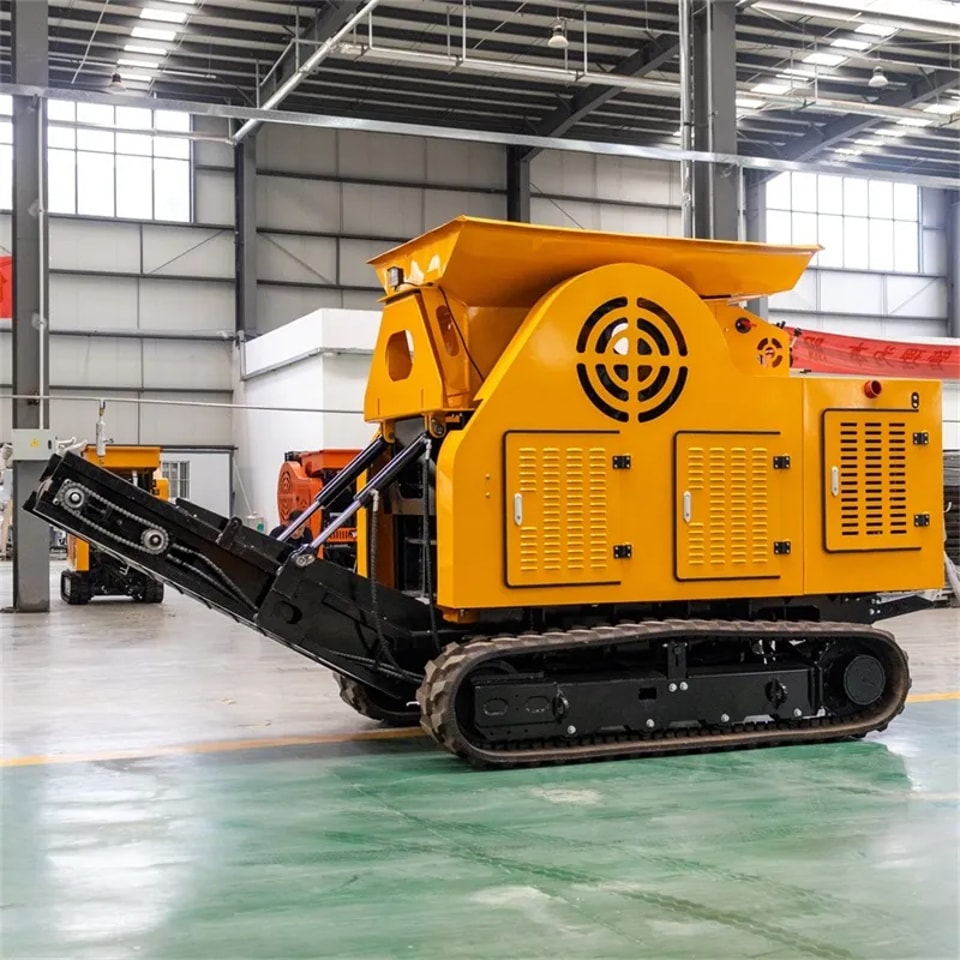

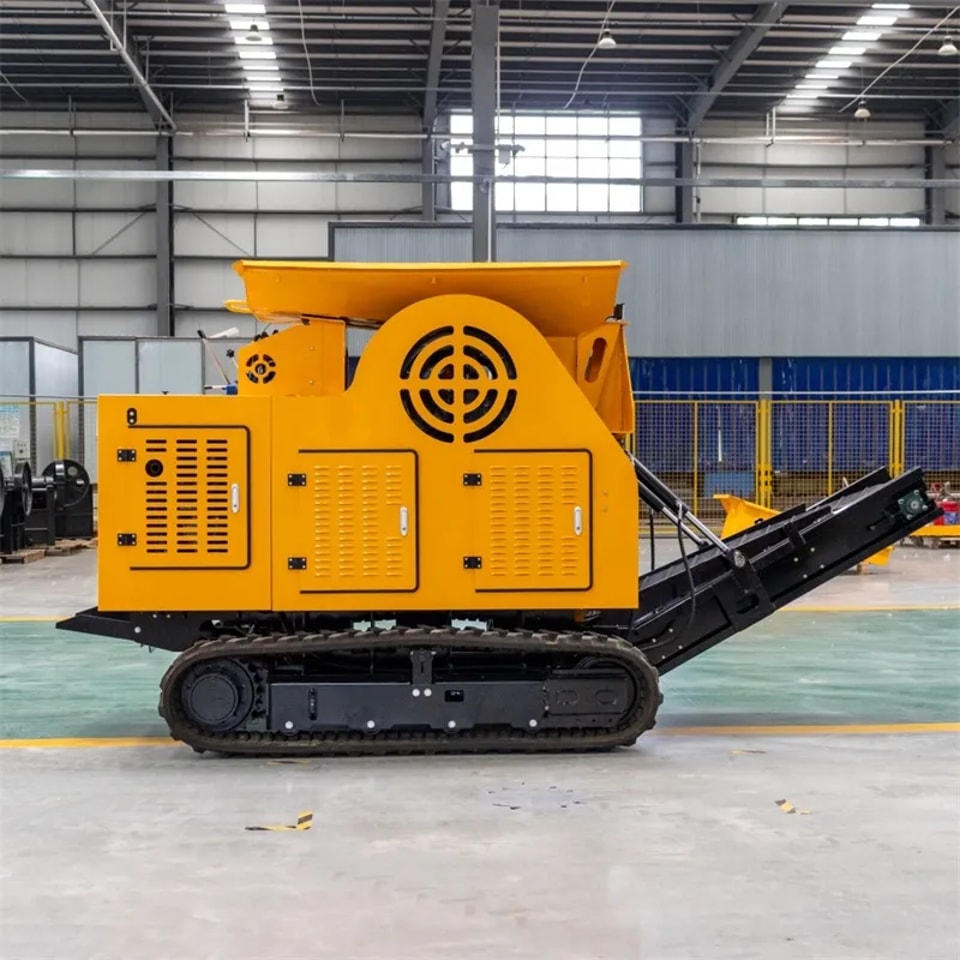

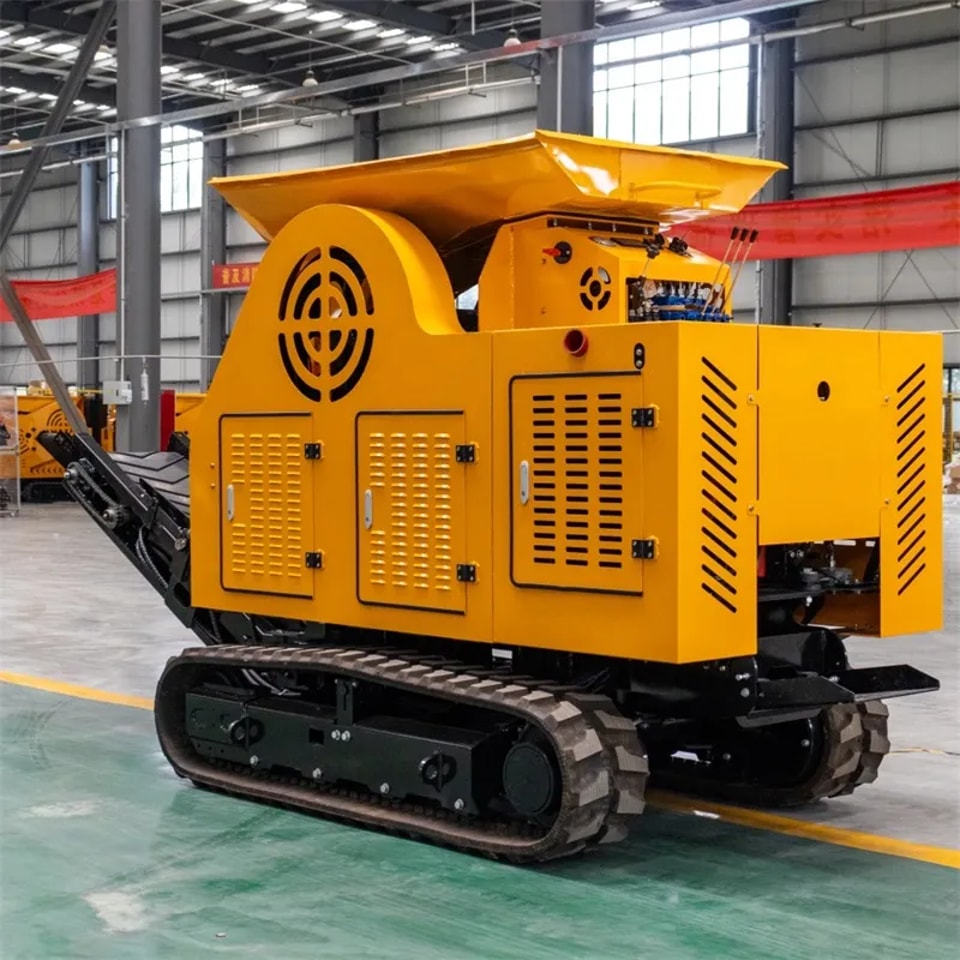

Frantoio a mascelle cingolato HTJC-510
GRANDE CAPACITÀ E ALTA PRODUTTIVITÀ

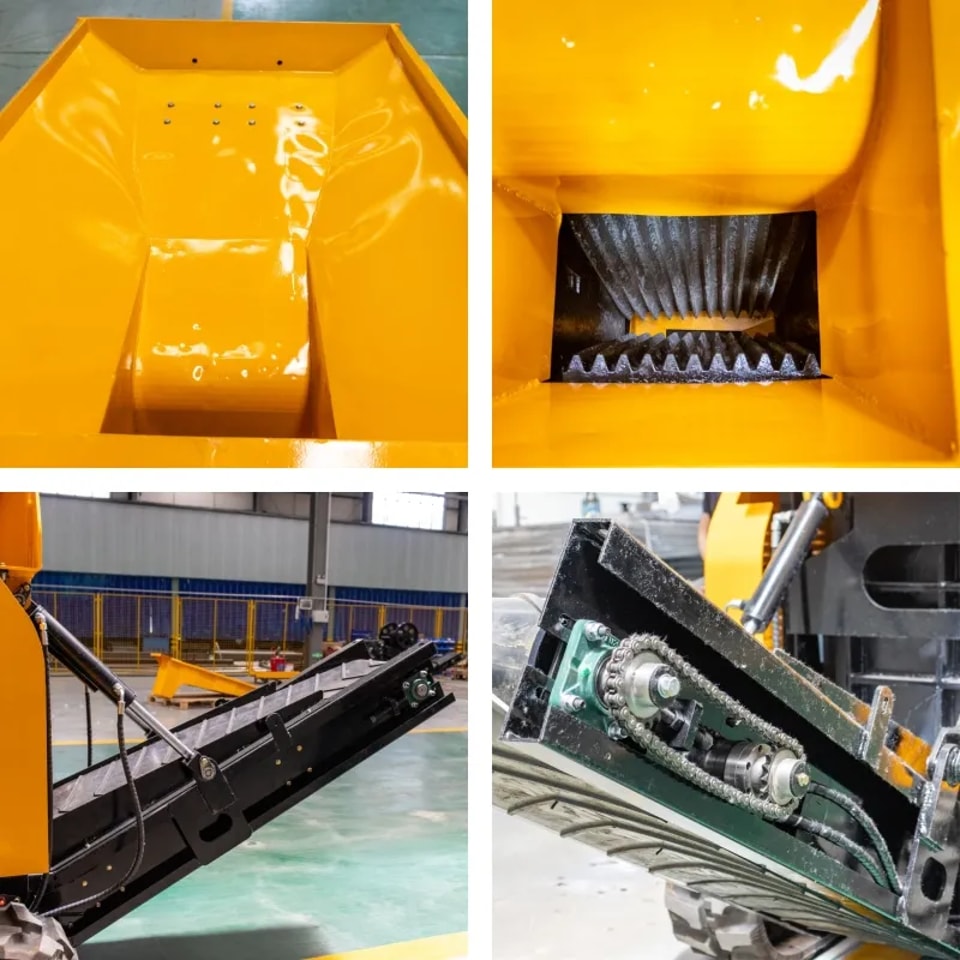

Dotata di una tramoggia da 0,4 m³, un'apertura di alimentazione da 250 × 400 mm e una dimensione massima di alimentazione di 230 × 380 mm, raggiunge una produttività di 5–10 t/h, ideale per la lavorazione continua di grandi volumi. La granulometria del materiale in uscita (φ 20–60 mm) è uniforme.
UNA SOLUZIONE AD ALTA EFFICIENZA PER LA FRANTUMAZIONE PRIMARIA

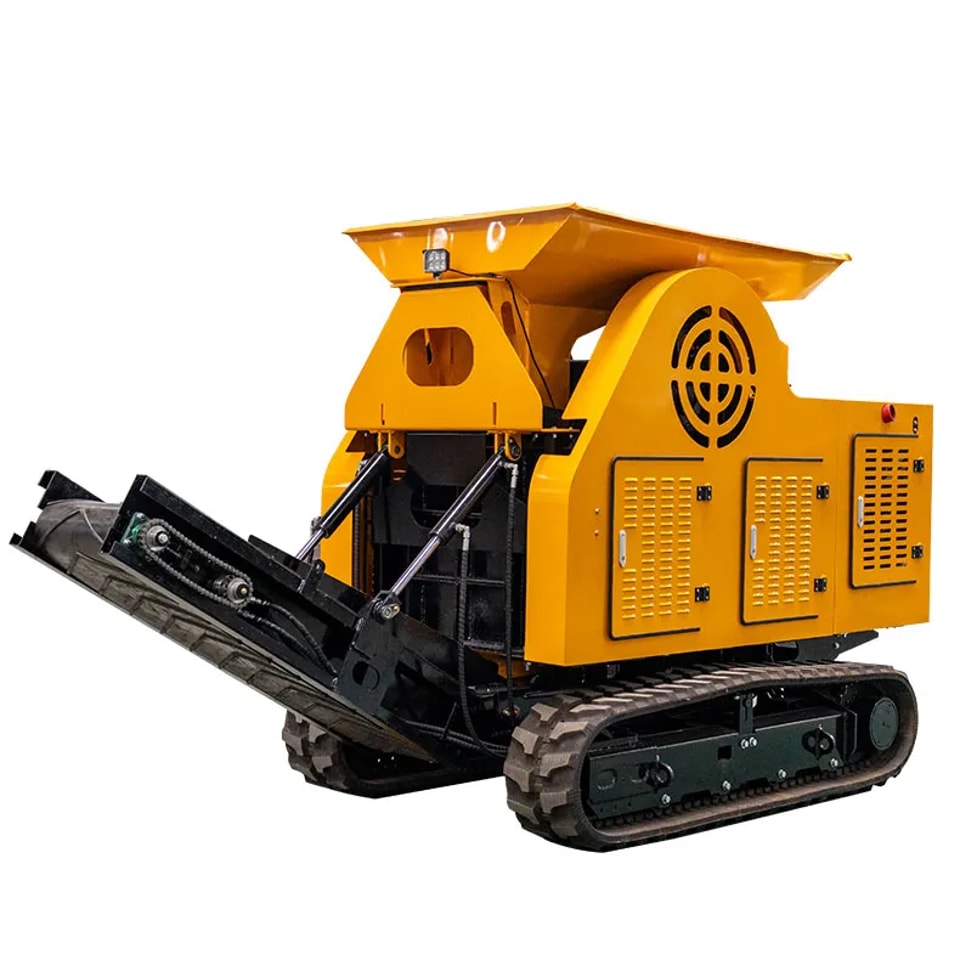

Il frantoio a mascelle cingolato HTJC-510 è una robusta macchina mobile per la frantumazione primaria, progettata per la prima fase della lavorazione dei minerali. Frantuma in un solo passaggio diversi tipi di minerale con resistenza alla compressione fino a 240 MPa, riducendoli a granulometrie medie e combinando prestazioni elevate e mobilità versatile.
ADATTO A DIVERSI SETTORI

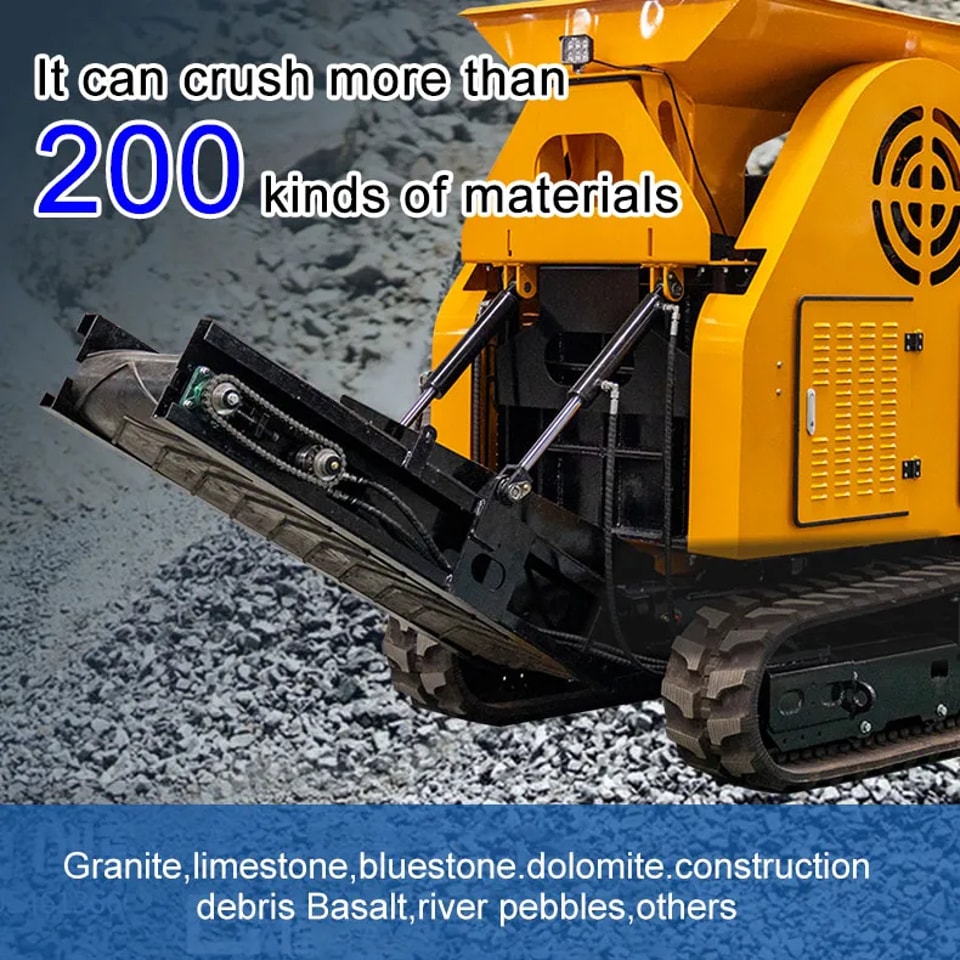

Il frantoio mobile cingolato Hightop è adatto alla lavorazione di sabbia e calcestruzzo in numerosi ambiti, tra cui cave, miniere di carbone, opere municipali, aeroporti e ferrovie. Riduce le dimensioni di calcestruzzo, mattoni e pietre tramite frantumazione. È possibile ottenere diverse granulometrie in uscita modificando il numero e lo spessore delle rondelle.
MOBILITÀ VERSATILE E FUNZIONAMENTO STABILE

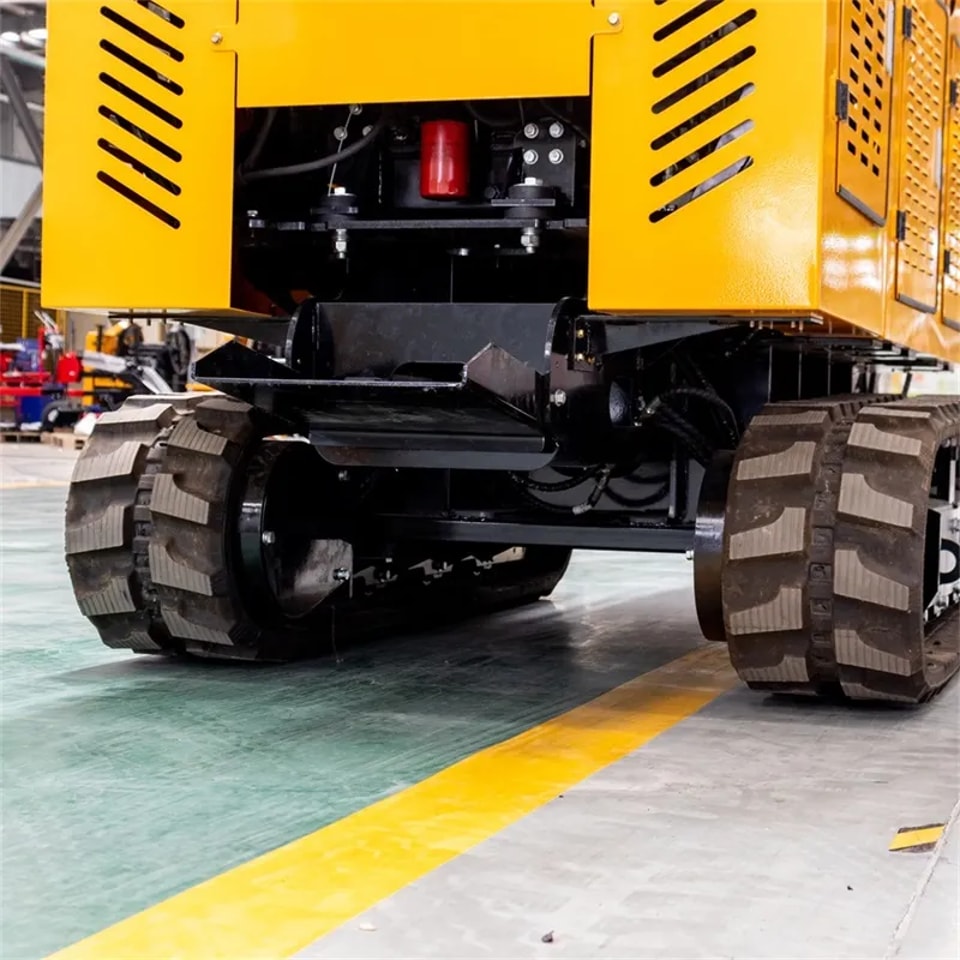

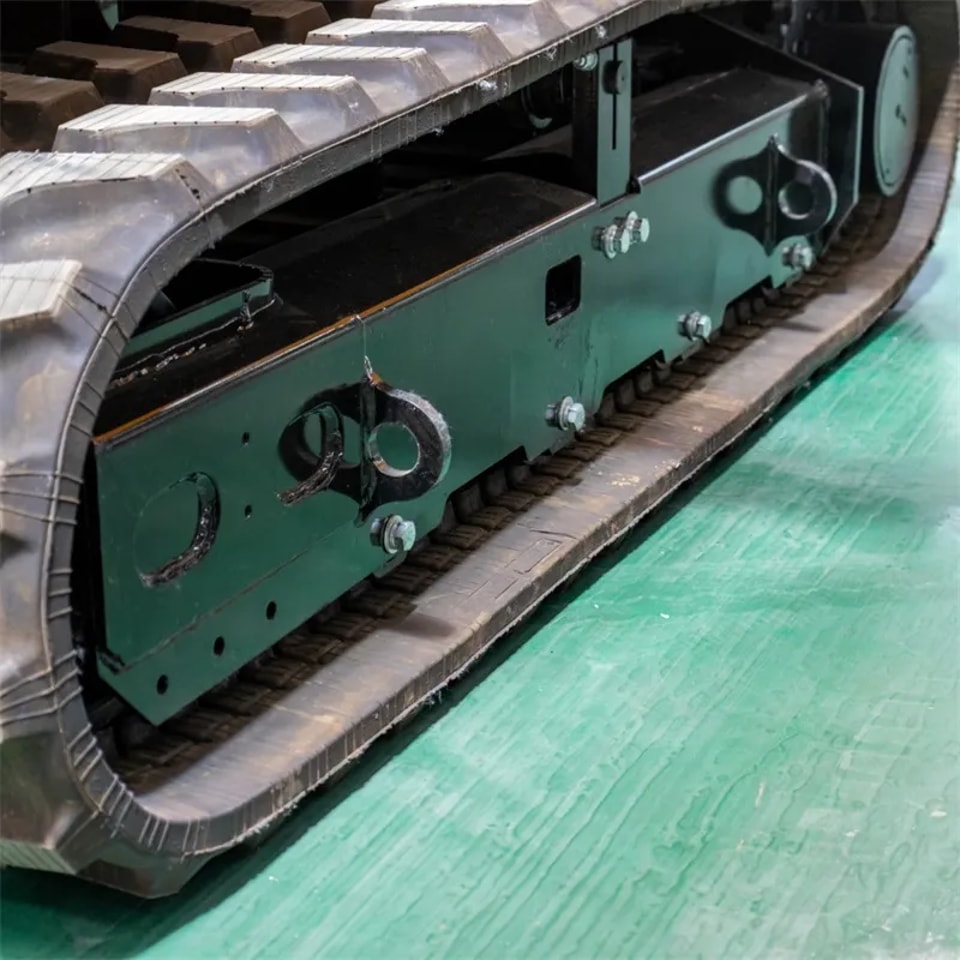

Dotato di cingoli in gomma da 3008 × 652,5 mm e traslazione idraulica, con velocità di marcia da 0 a 4 km/h, si adatta a diversi tipi di terreno, inclusi i cantieri irregolari, garantendo stabilità. Le dimensioni operative di 4050 × 1450 × 2050 mm (dimensioni di trasporto: 2750 × 1450 × 2050 mm) offrono un equilibrio tra spazio operativo e facilità di trasporto.
POTENZA AFFIDABILE E COMPONENTI RESISTENTI

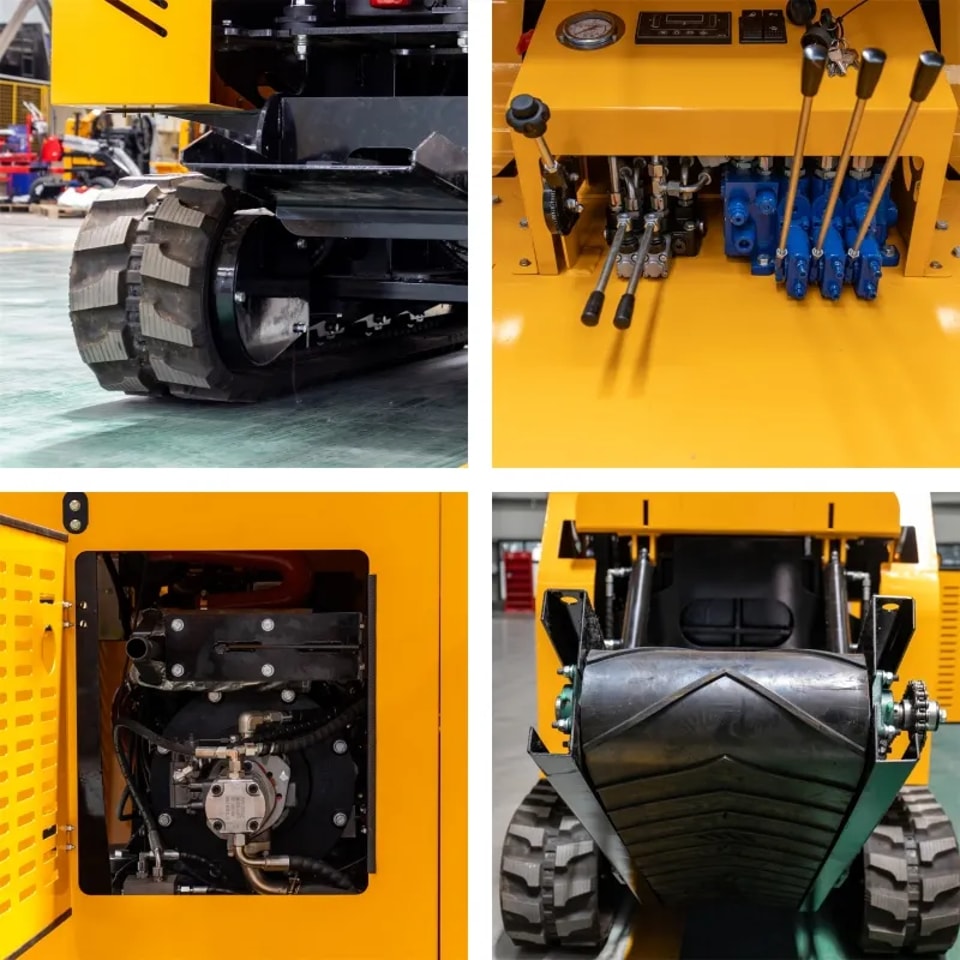

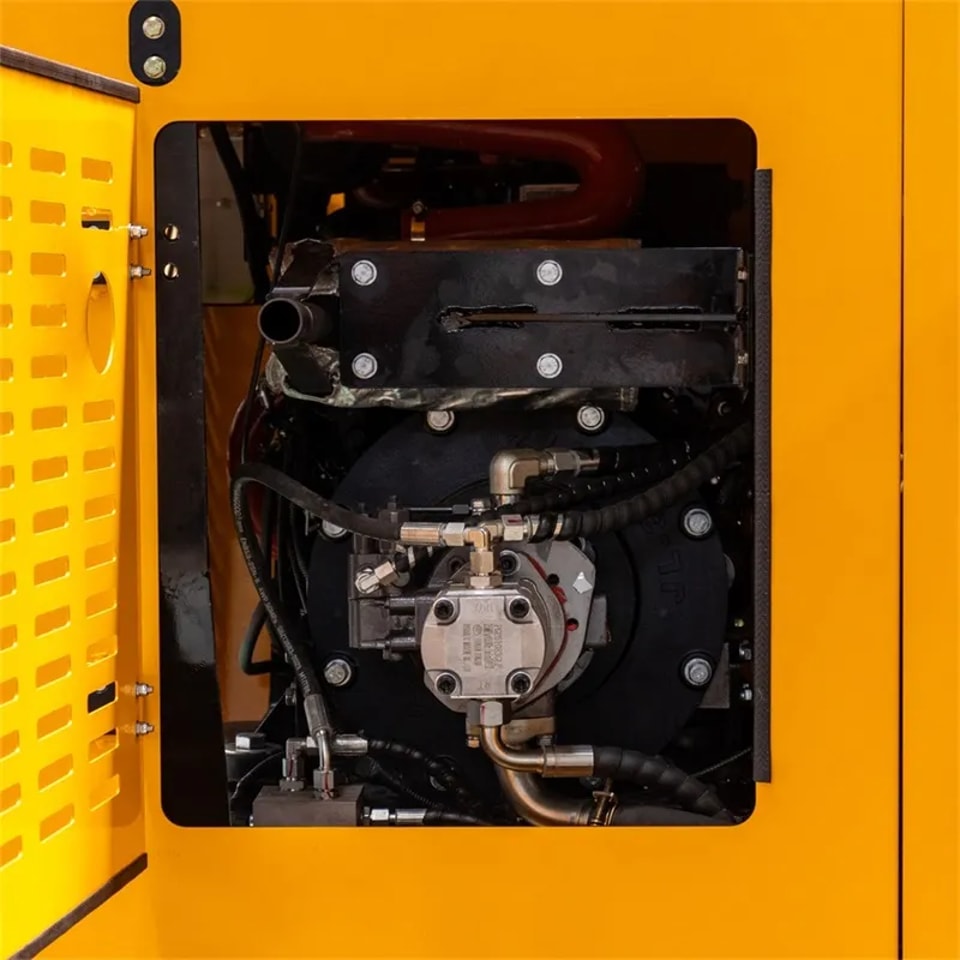

Il frantoio a mascelle cingolato HTJC-510 è azionato da un motore diesel Laidong 385 (Euro V) con potenza massima di 19 kW. Il serbatoio del carburante da 50 L e quello dell'olio idraulico da 50 L (olio 32#/46#) consentono un funzionamento prolungato e continuativo. I componenti chiave, tra cui il meccanismo di frantumazione a mascelle con lubrificazione a grasso, garantiscono durata e manutenzione ridotta.
ALTA PRODUTTIVITÀ E GRANULOMETRIA UNIFORME
Struttura compatta, pochi componenti soggetti a usura ed elevata produttività. Tecnologia avanzata, struttura robusta e resistenza agli urti. Ampia apertura di alimentazione, alta produttività e granulometria uniforme. Elevata forza di frantumazione: frantumazione grossolana e fine in un'unica fase. Meno del 20% di particelle aghiformi o lamellari (e polveri), per un maggiore risparmio energetico. Materiali ispessiti, resistenti agli urti e all'usura.
Parametro
| Frantoio a mascelle cingolato HTJC510 | |
| Modello | HTJC525 |
| Dimensioni operative (mm): | 4050 × 1450 × 2050 |
| Larghezza interna della piastra verticale (mm) | 400 |
| Dimensioni di trasporto (mm): | 2750 × 1450 × 2050 |
| Larghezza esterna totale della copertura protettiva (mm): | 1250 |
| Modello del cingolo (mm): | 300*86*52.5 |
| Dimensioni dell'imbocco (mm): | 250*400 |
| Dimensione massima di alimentazione (mm): | 230*380 |
| Volume della tramoggia di stoccaggio (m³): | 0.4 |
| Altezza di impilamento (mm): | 950-1000 |
| Granulometria della ghiaia (mm): | φ20-60 |
| Velocità di traslazione (km/h): | 0-4 |
| Specifiche dei cingoli: | cingoli in gomma |
| Capacità produttiva (t/h): | 5-10T/h |
| Larghezza del nastro trasportatore (mm): | 400 |
| Modalità di funzionamento e parametri principali degli accessori | |
| Modalità di funzionamento della macchina: | Valvola idraulica manuale |
| Modalità di traslazione: | Cingoli con trasmissione idraulica |
| Modello del motore di traslazione: | Motore a pistoni FTM03C |
| Specifiche della pompa idraulica: | Pompa a pistoni A10VSO28 |
| Metodo di azionamento della trasmissione: | Motore idraulico a pistoni |
| Modalità di azionamento del meccanismo di trasporto: | Motore idraulico cicloidale |
| Modalità di sollevamento del nastro trasportatore: | Cilindro idraulico |
| Metodo di lubrificazione del meccanismo del frantoio a mascelle: | grasso |
| Metodo di regolazione della tensione dei cingoli: | Serraggio con grasso lubrificante |
| Sistema di alimentazione | |
| Configurazione standard del motore diesel: | Laidong 385（Euro V） |
| Potenza massima in uscita | 19KW/2350 |
| Tipo e quantità di olio | |
| Capacità del serbatoio del carburante/L | 50 L |
| Volume dell'olio/L | 4 L |
| Capacità del serbatoio dell'olio idraulico/L | 50 L di olio idraulico 32#/46# |
